Vous avez besoin de fournir un plan de masse coté dans les 3 dimensions pour votre projet de construction et vous vous demandez concrètement ce que cela implique ? Ce document technique combine l’implantation au sol classique avec une dimension verticale complète : altitudes du terrain, hauteurs de bâtiment et niveaux de référence. Sans ces informations altimétriques précises, votre dossier de permis de construire risque un refus ou des demandes de compléments qui retarderont l’instruction. Voici une méthode claire pour comprendre les attentes réglementaires, produire un plan conforme et éviter les erreurs fréquentes qui bloquent tant de dossiers en mairie.
Comprendre ce qu’implique un plan de masse coté dans les 3 dimensions
Un plan de masse en trois dimensions va bien au-delà du simple dessin vu du dessus. Il intègre la position, les dimensions horizontales et surtout les hauteurs du projet dans son environnement réel, ce qui permet à l’administration d’évaluer l’impact volumétrique exact de votre construction.

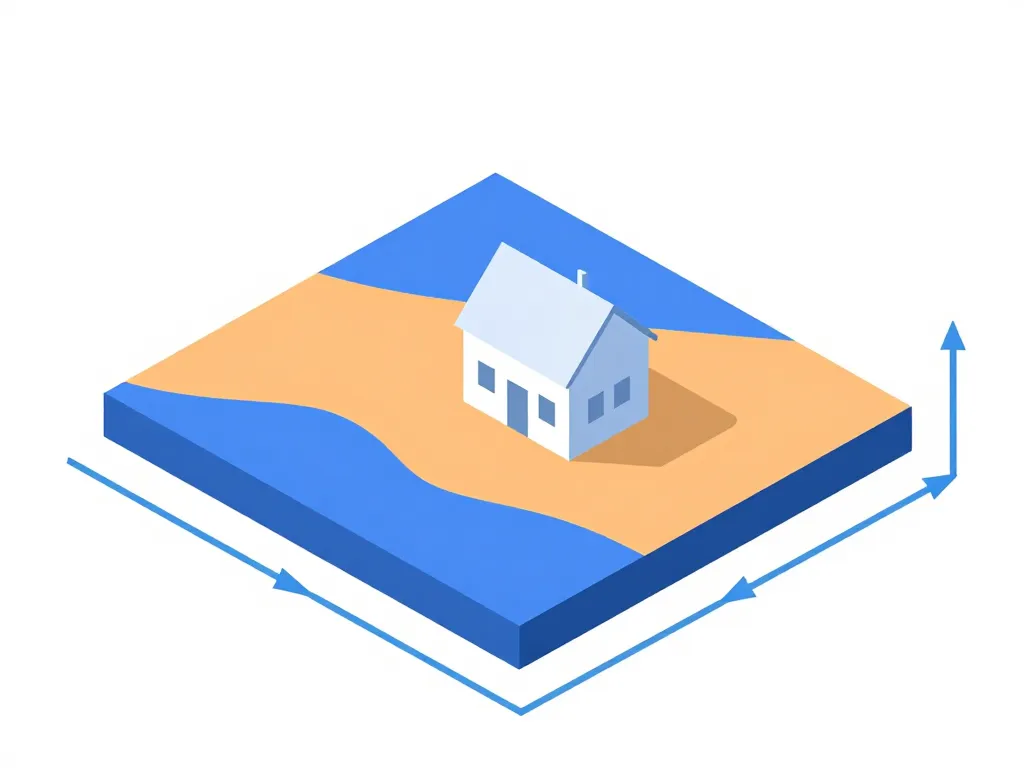

Ce que signifie vraiment « un plan de masse coté dans les 3 dimensions »
Concrètement, un plan de masse coté dans les 3 dimensions affiche simultanément la longueur, la largeur et la hauteur de votre projet sur un même document. Vous y retrouvez le bâtiment implanté sur le terrain avec ses dimensions au sol, mais également ses altitudes clés : terrain naturel avant travaux, terrain fini après nivellement, hauteur totale de la construction jusqu’au faîtage ou à l’acrotère. Cette lecture tridimensionnelle permet à l’instructeur de vérifier instantanément si votre projet respecte les règles de hauteur maximale, de prospect et d’insertion paysagère fixées par le Plan Local d’Urbanisme.
Par exemple, pour une maison individuelle située sur un terrain en pente, vous indiquerez l’altitude du terrain naturel à chaque angle du bâtiment, l’altitude du seuil d’entrée, puis la hauteur du faîtage par rapport à une référence commune (souvent le niveau du sol fini ou une côte NGF). Ces informations, impossibles à déduire d’un plan 2D classique, sont indispensables pour valider la conformité réglementaire.
Différence entre plan de masse classique et plan de masse 3D détaillé
Un plan de masse classique se concentre sur l’emprise au sol : limites du terrain, implantation du bâti, distances aux limites séparatives et à la voie publique. Il reste essentiellement bidimensionnel, avec des côtes horizontales uniquement. La version cotée dans les 3 dimensions ajoute toute la dimension verticale : altitudes, hauteurs de construction, pentes du terrain et niveaux de référence.
Cette différence change tout pour l’instructeur. Avec un plan 2D, il doit deviner ou demander des précisions sur les hauteurs. Avec un plan 3D coté, il visualise directement l’impact du projet sur le paysage, la conformité avec les règles de gabarit et les éventuelles gênes pour les voisins. C’est cette lecture complète qui accélère l’instruction et réduit les risques de refus.
Pourquoi l’administration réclame des côtes dans les trois dimensions
Les services d’urbanisme doivent vérifier que votre projet respecte les règles de hauteur maximale, souvent exprimées en mètres depuis le terrain naturel ou fini. Ils contrôlent également les prospects (distances minimales calculées selon la hauteur du bâtiment), les vues vers les propriétés voisines et l’insertion dans le site. Sans données altimétriques précises, ces vérifications restent impossibles, ce qui entraîne systématiquement une demande de pièces complémentaires ou un avis défavorable.
En pratique, un instructeur examine votre plan de masse coté 3D pour s’assurer que la hauteur au faîtage ne dépasse pas 9 mètres (exemple courant), que le seuil d’entrée est bien accessible depuis la voie publique et que les niveaux finis respectent les contraintes d’assainissement. Ces contrôles sont impossibles sans informations verticales fiables.
Éléments indispensables d’un plan de masse coté en 3D pour un permis
Le Code de l’urbanisme encadre précisément le contenu du plan de masse pour un permis de construire ou une déclaration préalable. Voici les éléments à faire figurer obligatoirement pour obtenir un document conforme et lisible.
Implantation au sol, limites, accès et réseaux à représenter clairement
Votre plan doit montrer les limites cadastrales du terrain, l’orientation nord, les bâtiments existants à conserver ou démolir et la construction projetée positionnée avec précision. Les accès piétons et véhicules doivent être identifiables, ainsi que les stationnements si requis par le PLU. Localisez également les points de raccordement aux réseaux publics : eau potable, électricité, assainissement collectif ou zone d’épandage si installation autonome.
Ces informations constituent la base du plan avant même d’ajouter les données altimétriques. Un terrain de 800 m² avec une maison de 120 m² d’emprise au sol affichera clairement ces surfaces, l’emplacement du garage, l’allée d’accès et les distances aux limites.
Comment coter précisément longueurs, largeurs et reculs réglementaires
Indiquez les dimensions extérieures de votre construction : longueur, largeur, débords de toiture éventuels. Ajoutez systématiquement les distances depuis les limites séparatives latérales, la limite de fond de parcelle et l’alignement de la voie publique. Ces côtes doivent correspondre aux règles du PLU : par exemple, un retrait minimal de 3 mètres en limite latérale ou 5 mètres depuis la voie.
Utilisez des lignes de côtes alignées et organisées pour faciliter la lecture. Évitez les annotations qui se chevauchent. Un bon réflexe consiste à regrouper les côtes horizontales d’un côté du plan et les informations altimétriques d’un autre secteur, avec des repères clairs.
Intégrer hauteurs, altimétries et niveaux de référence sans perdre en lisibilité
Les hauteurs doivent être exprimées par rapport à une référence stable : terrain naturel moyen, terrain fini après terrassement ou altitude NGF si vous disposez d’un relevé topographique professionnel. Indiquez au minimum l’altitude du terrain naturel aux quatre angles du bâtiment, l’altitude du seuil d’entrée, la hauteur à l’égout du toit et la hauteur au faîtage ou à l’acrotère.
| Élément | Côte à indiquer | Exemple |
|---|---|---|
| Terrain naturel | Altitude NGF ou côte relative | TN = 125,50 m NGF |
| Terrain fini | Altitude après nivellement | TF = 125,70 m NGF |
| Seuil d’entrée | Altitude du plancher fini RDC | Seuil = 125,90 m NGF |
| Hauteur totale | Depuis terrain fini ou naturel | Faîtage = 8,50 m / TN |
Cette organisation par niveaux de référence permet à l’instructeur de vérifier rapidement la conformité avec les règles de hauteur maximale et de comprendre comment votre projet s’insère dans la pente naturelle du terrain.
Méthode pratique pour réaliser un plan de masse coté dans les 3 dimensions
Passer du terrain vide au plan de masse 3D complet demande une démarche méthodique, que vous travailliez avec un logiciel professionnel ou à la main. L’objectif reste de produire un document technique fiable et exploitable par l’administration.
Quelles étapes suivre pour passer du relevé de terrain au plan complet ?
Commencez par obtenir un plan cadastral actualisé auprès du service du cadastre ou sur le site cadastre.gouv.fr. Si votre terrain présente des dénivelés importants, commandez un relevé topographique auprès d’un géomètre-expert : ce document fournira les altitudes NGF précises de plusieurs points du terrain. Positionnez ensuite votre projet sur ce support en respectant l’échelle choisie (généralement 1/200 pour un terrain de moins de 2 000 m²).
Ajoutez les côtes horizontales : dimensions du bâtiment, distances aux limites, largeur des accès. Intégrez ensuite les informations altimétriques issues du relevé topographique ou d’un nivellement simple si le terrain est plat. Vérifiez la cohérence entre votre plan de masse et vos plans de façades : les hauteurs indiquées doivent correspondre d’un document à l’autre.
Utiliser un logiciel de dessin ou un mode manuel, comment choisir efficacement ?
Un logiciel de DAO comme AutoCAD, SketchUp Pro ou Revit facilite considérablement la gestion des échelles, des calques et des annotations. Vous pouvez importer directement le plan cadastral, tracer votre projet en 3D et extraire automatiquement les côtes. Ces outils sont particulièrement utiles pour les terrains complexes ou les projets comportant plusieurs bâtiments.
Le dessin manuel reste envisageable pour un projet simple sur terrain plat : une maison rectangulaire sans étage complexe, par exemple. Vous aurez besoin d’une règle d’échelle, d’un rapporteur, de crayons de différentes épaisseurs et d’un support papier adapté. Cette méthode demande plus de temps et de rigueur, mais reste accessible si vous maîtrisez les bases du dessin technique.
Le choix dépend de votre expérience, de la complexité du projet et des exigences de votre mairie. Certaines communes acceptent des plans manuscrits soignés, d’autres préfèrent systématiquement des documents informatisés pour faciliter leur archivage numérique.
Comment représenter les volumes et hauteurs sans faire un plan illisible ?
La lisibilité passe par une hiérarchie claire des informations. Utilisez des traits pleins épais pour les limites de terrain et les contours de bâtiments, des traits fins pour les côtes et des pointillés pour les éléments démolis ou souterrains. Limitez-vous aux hauteurs réellement utiles : pas besoin d’indiquer l’altitude de chaque marche d’escalier, concentrez-vous sur les niveaux clés qui permettent de vérifier la conformité.
Regroupez les annotations par zones : côtes horizontales d’un côté, côtes verticales de l’autre, avec des repères de coupe explicites. Si votre terrain présente une forte pente, ajoutez quelques courbes de niveau pour aider à visualiser le relief, mais sans surcharger le document. Un plan efficace se lit rapidement et ne laisse aucune ambiguïté sur les dimensions essentielles.
Normes, erreurs fréquentes et bonnes pratiques pour un plan conforme
Même techniquement correct, un plan de masse peut être refusé s’il ne respecte pas certaines règles de présentation ou s’il contient des incohérences. Voici les points de vigilance pour sécuriser votre dossier.
Quelles règles d’échelle, de légende et de présentation respecter absolument ?
Choisissez une échelle adaptée à la taille de votre terrain : 1/200 pour les petites parcelles, 1/500 voire 1/1000 pour les grandes propriétés. Indiquez clairement cette échelle sur le plan, de préférence avec une échelle graphique (un segment gradué) qui reste valable même si le plan est photocopié ou imprimé à une taille différente.
Ajoutez systématiquement une flèche d’orientation nord, une légende expliquant les symboles utilisés (traits pleins, pointillés, hachures) et un cartouche récapitulant les informations du projet : adresse, nom du propriétaire, date de réalisation du plan. Ces éléments professionnalisent le document et facilitent son classement par l’administration.
Erreurs typiques sur les côtes altimétriques et conséquences sur le dossier
L’erreur la plus fréquente consiste à oublier de préciser le niveau de référence pour les hauteurs. Indiquer « hauteur : 8,50 m » sans préciser « depuis le terrain naturel » ou « depuis le terrain fini » crée une ambiguïté qui bloquera l’instruction. Autre piège classique : une incohérence entre la hauteur indiquée sur le plan de masse et celle visible sur les plans de façades. Si votre plan de masse affiche une hauteur au faîtage de 8,50 m mais que vos façades montrent 9,20 m, l’instructeur demandera des précisions.
Les oublis d’altitude du terrain naturel sont également problématiques, surtout sur terrain en pente. Sans ces données, impossible de vérifier si les terrassements prévus sont raisonnables et si la construction respecte bien les règles de hauteur depuis le sol naturel. Ces lacunes génèrent des demandes de pièces complémentaires qui retardent l’obtention du permis de plusieurs semaines.
Bonnes pratiques d’architectes pour un plan de masse 3D clair et convaincant
Les architectes alignent systématiquement leurs côtes pour créer une lecture fluide et hiérarchisent les informations par épaisseur de trait et taille de texte. Ils ajoutent souvent quelques annotations pédagogiques pour guider l’instructeur : « hauteur conforme à l’article 10 du PLU », « retrait de 5 m respecté » ou « altitude du faîtage : 8,20 m / TN soit conformité avec la limite de 9 m ». Ces précisions montrent que vous avez vérifié la conformité réglementaire et rassurent l’administration.
Autre réflexe professionnel utile : faire vérifier la cohérence de tous les plans du dossier avant dépôt. Les côtes du plan de masse doivent correspondre exactement à celles des plans de niveaux et des façades. Cette relecture croisée évite les incohérences qui décrédibilisent le dossier et provoquent des demandes de corrections.
En appliquant ces principes méthodiques et en soignant la présentation de votre plan de masse coté dans les 3 dimensions, vous maximisez vos chances d’obtenir un avis favorable rapidement. Ce document reste la pièce centrale de votre dossier de permis de construire : il mérite toute votre attention pour éviter les allers-retours coûteux avec l’administration et sécuriser le démarrage de votre projet de construction.
