L’installation d’une plaque de cuisson gaz exige une précision rigoureuse pour garantir la sécurité des occupants. Le raccordement ne se limite pas à l’encastrement dans le plan de travail ; il impose le respect de normes strictes pour prévenir les risques de fuite ou d’explosion. Que vous utilisiez le réseau de gaz naturel ou des bouteilles de propane, chaque élément, du détendeur au tuyau flexible, conditionne la fiabilité de votre installation.
Préparer l’emplacement et le matériel de raccordement
Avant de manipuler votre appareil, analysez l’environnement. L’emplacement doit respecter des distances de sécurité vis-à-vis des matériaux inflammables et des autres appareils électroménagers. La norme NF C 15-100 et les règlements techniques imposent une distance minimale de 65 cm entre les brûleurs et la hotte aspirante. Il est également interdit de placer la plaque directement au-dessus d’un lave-linge ou d’un lave-vaisselle.
Le choix des matériaux et la découpe du plan de travail
Le plan de travail doit supporter des températures élevées. Suivez précisément le gabarit fourni par le fabricant lors de la découpe. Une erreur de quelques millimètres compromet l’étanchéité de la plaque, favorisant l’infiltration de liquides sous l’appareil et endommageant les composants électriques de l’allumage. Une fois la découpe effectuée, l’application d’un joint périphérique isole parfaitement la table de cuisson du support.

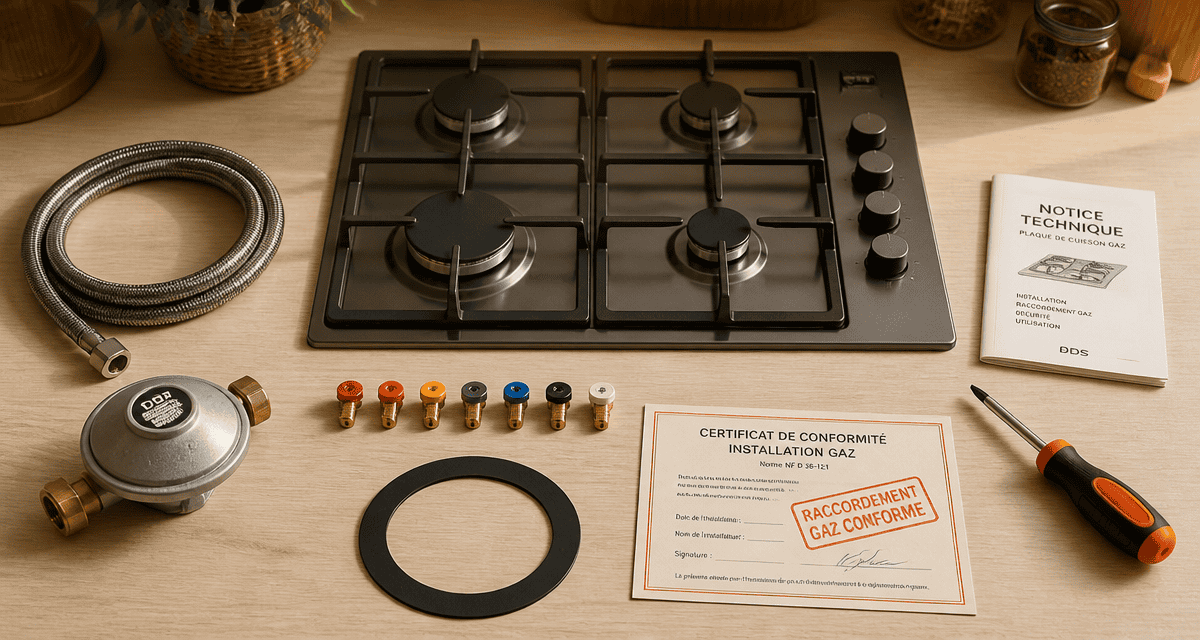

L’inventaire technique indispensable
Un raccordement conforme nécessite un kit de matériel certifié. Utilisez un tuyau flexible à embouts mécaniques, dont la durée de vie est de 10 ans ou illimitée pour les modèles en inox. Les anciens tubes souples à emmancher sont interdits. Munissez-vous de joints neufs adaptés au gaz. N’utilisez jamais de joints pour eau, car les propriétés chimiques du caoutchouc diffèrent et ne résistent pas à la corrosion gazeuse.
Le raccordement technique selon la nature du gaz
La source d’énergie dicte les accessoires nécessaires. Le gaz naturel et le gaz en bouteille possèdent des pressions de service distinctes. Une erreur de détendeur ou d’injecteur entraîne une combustion incomplète et la production de monoxyde de carbone, un gaz incolore et inodore extrêmement dangereux.
Comparatif des types de gaz et raccordements
- Gaz Naturel (Ville) : Pression de 20/25 mbar avec flexible à visser NF Gaz.
- Butane : Pression de 28/30 mbar avec flexible à visser ou inox.
- Propane : Pression de 37 mbar avec flexible inox obligatoire.
Gaz de ville ou bouteilles : comprendre les pressions
Le gaz de ville arrive à une pression de 20 ou 25 mbar. Le propane en bouteille nécessite une réduction à 37 mbar pour fonctionner sur une plaque domestique. Sur un îlot central, l’arrivée de gaz demande une rigueur accrue. Le cheminement des conduits sous le plancher doit être parfaitement stable, car une fuite ou une instabilité de pression est plus complexe à détecter sans une accessibilité optimale dès la conception.
Le rôle du détendeur DDS et des injecteurs
L’utilisation du propane impose un détendeur à Dispositif de Sécurité (DDS). Ce mécanisme coupe automatiquement l’arrivée de gaz en cas de sectionnement du flexible. Chaque plaque est livrée avec deux jeux d’injecteurs. Les orifices pour le gaz de ville sont plus larges que ceux pour le gaz en bouteille. Vérifiez la correspondance des injecteurs avec votre source d’énergie avant toute mise en service pour éviter un dysfonctionnement thermique.
| Type de Gaz | Pression de service | Type de flexible recommandé | Couleur des injecteurs (souvent) |
|---|---|---|---|
| Gaz Naturel (Ville) | 20 / 25 mbar | Flexible à visser (NF Gaz) | G20 / G25 |
| Butane | 28 / 30 mbar | Flexible à visser ou inox | G30 |
| Propane | 37 mbar | Flexible inox obligatoire (extérieur) | G31 |
Mise en œuvre étape par étape du raccordement
Une fois le matériel réuni, procédez à l’installation. Fermez le robinet d’arrivée de gaz général et ventilez la pièce. Chaque filetage doit être propre et chaque joint parfaitement positionné pour garantir une étanchéité durable.
Fixation et branchement électrique
Insérez la plaque dans son logement et fixez-la avec les pattes fournies sans écraser le joint d’étanchéité. Une pression excessive risque de le déchirer. Branchez le cordon électrique sur une prise de terre. L’électricité alimente l’allumage automatique et la sécurité thermocouple, qui coupe le gaz si la flamme s’éteint accidentellement.
Raccordement du flexible et serrage
Vissez le flexible sur l’entrée de la plaque avec le joint fourni. Utilisez deux clés : une pour maintenir l’embout de la plaque, l’autre pour serrer l’écrou du flexible. Cette méthode évite de tordre la tuyauterie interne. Répétez l’opération côté robinet d’arrêt. Le passage du tuyau derrière un four est interdit, sauf s’il s’agit d’un flexible en inox onduleux résistant aux hautes températures.
Sécurité, étanchéité et conformité légale
Une installation fonctionnelle peut présenter des micro-fuites indétectables à l’odorat, capables de saturer une pièce en quelques heures. La vérification finale est une étape obligatoire.
Le test d’étanchéité à l’eau savonneuse
Ouvrez doucement le robinet de gaz. Appliquez de l’eau savonneuse sur chaque point de connexion. Si des bulles apparaissent, fermez immédiatement le gaz, vérifiez le joint et recommencez. N’utilisez jamais de flamme pour tester l’étanchéité d’un circuit gaz.
L’accessibilité du robinet et les normes NF
Le robinet d’arrêt, souvent un ROAI, doit rester accessible en permanence. Il ne doit pas être dissimulé derrière un élément fixe. En cas d’urgence, vous devez couper l’alimentation en moins de trois secondes. Assurez-vous que le flexible ne subit aucune torsion ou étirement et qu’il reste éloigné des parois chaudes des appareils adjacents.
L’importance du certificat de conformité
Toute modification d’une installation gaz doit faire l’objet d’un certificat de conformité. Si vous installez la plaque vous-même, sollicitez un organisme agréé comme Qualigaz pour valider votre travail. Cette démarche rassure votre assureur en cas de sinistre. Faire appel à un Professionnel Gaz (PG) garantit une installation conforme aux dernières normes et inclut la délivrance du certificat officiel.
En respectant ces directives techniques et les spécificités de pression de votre installation, vous assurez la performance et la sécurité de votre équipement. La cuisine au gaz offre une flexibilité de cuisson optimale lorsque l’infrastructure est traitée avec la rigueur nécessaire.
