Que vous souhaitiez déposer un permis de construire, une déclaration préalable de travaux ou préparer une vente immobilière, le plan de situation fait partie des pièces maîtresses de votre dossier. Ce document cartographique localise précisément votre terrain dans son environnement communal et permet à l’administration de vérifier rapidement la conformité de votre projet avec le plan local d’urbanisme. Dans cet article, vous découvrirez des exemples concrets, les échelles réglementaires à respecter et les erreurs courantes à éviter pour obtenir un dossier complet du premier coup.
Comprendre le rôle du plan de situation dans un dossier
Le plan de situation constitue la première pièce graphique examinée par l’instructeur de votre dossier d’urbanisme. Ce document permet de comprendre immédiatement où se situe votre parcelle dans la commune et dans quel environnement elle s’inscrit. Sans cette vue d’ensemble claire, impossible pour les services techniques d’appliquer les bonnes règles d’urbanisme à votre projet.
À quoi sert concrètement un plan de situation pour votre projet
Le plan de situation répond à un objectif précis : localiser votre terrain à l’échelle de la commune ou du quartier. Il permet aux services d’urbanisme de vérifier plusieurs éléments essentiels : le zonage du plan local d’urbanisme applicable, l’accessibilité de la parcelle depuis la voie publique, la proximité d’éventuelles servitudes ou de zones protégées. Concrètement, c’est grâce à ce document que l’instructeur détermine si votre terrain se trouve en zone constructible, en secteur agricole ou en périmètre de protection du patrimoine.
Pour un permis de construire d’une maison individuelle, par exemple, le plan de situation permet de vérifier que le terrain dispose bien d’un accès carrossable et qu’il n’est pas situé dans une zone inondable. Dans le cadre d’une vente immobilière, ce document aide l’acquéreur à visualiser l’environnement proche et les commodités accessibles.
Les informations indispensables que doit toujours contenir le document
Un plan de situation complet et conforme doit impérativement comporter plusieurs mentions obligatoires. Tout d’abord, l’échelle du plan doit être clairement indiquée, généralement sous forme de rapport numérique ou de barre graduée. L’orientation du plan, matérialisée par une flèche pointant vers le nord, permet de situer la parcelle par rapport aux points cardinaux.
La parcelle concernée doit être délimitée de manière visible, par un hachurage, un contour renforcé ou un surlignage coloré. Vous devez mentionner sa référence cadastrale complète (commune, section, numéro de parcelle) ainsi que l’adresse du terrain. Les voies publiques environnantes portent leurs noms réels, ce qui facilite le repérage. Enfin, pensez à ajouter le nom du demandeur, la commune et la date de création du document.

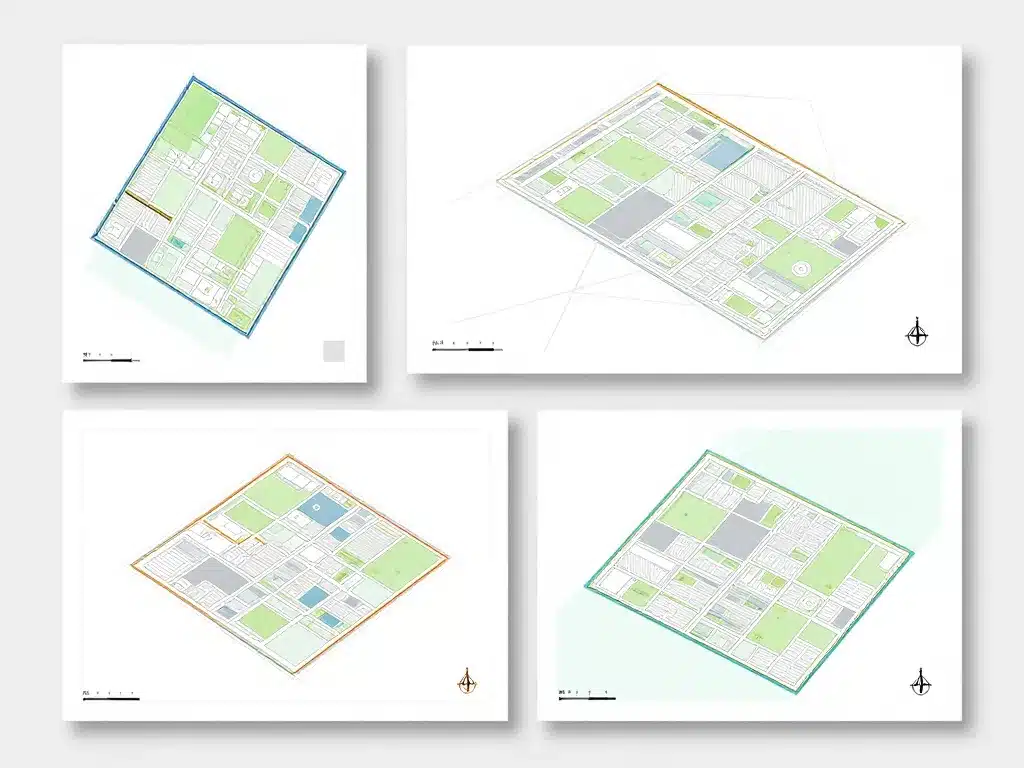

Formats, échelles et normes d’un exemple de plan de situation
La lisibilité et la conformité technique du plan de situation conditionnent directement son acceptation par les services instructeurs. Un document mal dimensionné, trop zoomé ou sans échelle sera systématiquement refusé, retardant d’autant le traitement de votre dossier.
Quelle échelle choisir pour un plan de situation de permis de construire
Pour un permis de construire ou une déclaration préalable, l’échelle recommandée se situe entre 1/5 000 et 1/25 000. Cette fourchette permet de montrer à la fois la parcelle et son environnement proche : quartier, axes de circulation, équipements publics. Une échelle au 1/10 000 constitue souvent un bon compromis pour un terrain en zone périurbaine.
| Type de zone | Échelle recommandée | Périmètre visible |
|---|---|---|
| Centre-ville dense | 1/5 000 | Quelques rues environnantes |
| Zone pavillonnaire | 1/10 000 | Quartier complet |
| Terrain isolé, zone rurale | 1/25 000 | Commune et hameaux voisins |
Attention, certaines communes précisent une échelle particulière dans leurs formulaires ou guides pratiques. Consultez toujours le règlement local ou les instructions du Cerfa correspondant à votre demande avant de finaliser le plan.
Normes à respecter pour un plan de situation lisible et accepté
La lisibilité prime sur l’esthétique. Votre plan doit rester parfaitement compréhensible même après une photocopie en noir et blanc. Privilégiez un trait net et contrasté pour délimiter la parcelle, sans pour autant masquer les informations cartographiques de fond. Évitez les annotations manuscrites illisibles : préférez toujours la saisie informatique ou l’impression de texte.
Prévoyez des marges suffisantes, notamment en bas et à droite du document, pour permettre l’apposition des tampons et visas administratifs. Si vous utilisez une légende, placez-la dans un encadré distinct, en marge du plan principal. Assurez-vous que tous les noms de voies, numéros et références cadastrales restent parfaitement lisibles à la taille d’impression choisie.
Formats papier et numériques adaptés aux démarches dématérialisées
En version papier, le format A4 reste la norme pour la plupart des dossiers, tandis que le format A3 convient aux terrains situés dans une zone étendue nécessitant plus de contexte. Pour les dépôts dématérialisés, de plus en plus courants depuis 2026, le fichier PDF constitue le format universel accepté par toutes les plateformes d’instruction en ligne.
Veillez à ce que votre PDF ne dépasse pas 5 Mo, soit correctement orienté et ne présente aucun flou au zoom. Nommez votre fichier de manière explicite : par exemple « plan-situation-15-rue-durand-saint-cloud.pdf » facilite grandement le classement par les services instructeurs. Si vous scannez un document papier, réglez la résolution à 300 dpi minimum pour garantir une qualité suffisante.
Où trouver un bon exemple de plan de situation et comment le réaliser
Pas besoin d’être dessinateur professionnel pour produire un plan de situation conforme. Les outils en ligne et les ressources publiques mettent à votre disposition tout le nécessaire pour créer un document de qualité en quelques minutes.
Utiliser les plans cadastraux et cartes en ligne comme base de travail
Le site cadastre.gouv.fr constitue votre point de départ idéal. Après avoir localisé votre parcelle par son adresse ou sa référence, vous pouvez télécharger un extrait cadastral au format PDF ou image. Ce fond de plan officiel contient déjà les limites parcellaires, les numéros de parcelles et les voies environnantes.
Pour ajouter du contexte géographique plus large, les services de cartographie en ligne comme Géoportail de l’IGN permettent d’exporter des fonds de carte à différentes échelles. Vous pouvez ensuite superposer ces éléments dans un logiciel de retouche simple ou même les annoter après impression. N’oubliez pas d’ajouter manuellement la flèche nord, l’échelle et le contour renforcé de votre parcelle.
Modèles et exemples de plan de situation pour permis et déclaration
De nombreux sites de collectivités territoriales proposent des exemples types de plans de situation annotés, téléchargeables en PDF. Ces modèles vous montrent concrètement la disposition des informations, le niveau de détail attendu et la présentation graphique appropriée. Consultez notamment le site de votre mairie ou de votre communauté de communes, qui publie souvent des guides pratiques illustrés.
Ces exemples vous aident à vérifier que vous n’avez oublié aucun élément obligatoire. Inspirez-vous de leur mise en page, mais adaptez toujours le contenu à votre situation réelle : chaque terrain est unique et nécessite des repères spécifiques.
Faut-il faire appel à un architecte ou peut-on tout faire soi-même
Pour une déclaration préalable de travaux mineurs ou un permis de construire simple, vous pouvez parfaitement réaliser le plan de situation vous-même. Les outils gratuits en ligne et les extraits cadastraux suffisent amplement pour produire un document conforme.
En revanche, si votre terrain présente des particularités complexes (forte déclivité, accès difficile, mitoyenneté avec plusieurs parcelles, zonage particulier), l’intervention d’un architecte ou d’un géomètre-expert sécurise votre dossier. Ces professionnels maîtrisent parfaitement les exigences locales et produisent des documents irréprochables. Le coût de cette prestation, généralement compris entre 100 et 300 euros pour un plan de situation seul, vous évite souvent des semaines de retard liées à des demandes de complément.
Astuces, erreurs fréquentes et cas particuliers autour du plan de situation
Même avec un bon modèle sous les yeux, certaines erreurs reviennent régulièrement et provoquent le rejet du dossier. Connaître ces pièges vous fait gagner un temps précieux.
Erreurs classiques qui entraînent un refus ou une demande de complément
L’absence d’échelle figure en tête des motifs de refus. Un plan sans rapport numérique ni barre graduée ne permet pas à l’instructeur de juger correctement les distances et le contexte. De même, un plan trop zoomé, qui ne montre que la parcelle sans son environnement, ne remplit pas sa fonction de localisation.
L’oubli de l’orientation nord empêche de comprendre l’exposition du terrain et son insertion dans le tissu urbain. Les annotations manuscrites illisibles, les contours de parcelle trop discrets ou les adresses incomplètes génèrent systématiquement des demandes de complément. Prenez le temps de relire les exigences spécifiques de votre commune avant dépôt, même si votre document vous semble correct.
Adapter le plan de situation aux zones protégées ou sites classés
En secteur sauvegardé, aux abords des monuments historiques ou dans un parc naturel, le plan de situation doit montrer plus largement le contexte patrimonial et paysager. L’instructeur a besoin de visualiser les bâtiments protégés proches, les perspectives visuelles, les éléments naturels remarquables.
Dans ces cas particuliers, n’hésitez pas à fournir deux extraits à des échelles différentes : un premier au 1/25 000 pour situer le terrain dans le périmètre protégé, et un second au 1/5 000 pour montrer les repères architecturaux ou naturels immédiats. Ajoutez éventuellement une légende identifiant les monuments classés ou les zones sensibles visibles sur le plan.
Comment vérifier rapidement que votre plan de situation est complet
Avant d’imprimer ou de téléverser votre document, passez en revue cette liste de contrôle : échelle clairement indiquée, flèche nord présente, parcelle bien délimitée et identifiable, référence cadastrale complète, adresse exacte, nom du demandeur et commune mentionnés. Comparez votre plan à un exemple validé disponible sur le site de votre mairie.
Si vous avez le moindre doute, un passage au guichet du service urbanisme avant le dépôt officiel permet souvent d’ajuster le document en quelques minutes. Les agents d’accueil vérifient régulièrement ce type de pièce et peuvent vous confirmer rapidement si votre plan respecte les attentes locales. Cette précaution simple vous évite un refus formel et les délais de resoumission associés.
Un plan de situation bien préparé, à la bonne échelle et contenant toutes les informations requises, garantit un traitement fluide de votre dossier d’urbanisme. En vous appuyant sur les exemples et outils gratuits disponibles en ligne, vous disposez de tout le nécessaire pour produire un document conforme, même sans compétence particulière en dessin technique.
