Vous vous lancez dans un projet de construction et vous découvrez que le plan de masse est une pièce incontournable du dossier de permis de construire ? Ce document technique, souvent redouté par les particuliers, permet à la mairie de visualiser précisément l’implantation de votre future construction sur le terrain. Un plan de masse bien réalisé facilite l’instruction de votre dossier, tandis qu’un document incomplet ou imprécis peut entraîner des retards, voire un refus. Voici tout ce qu’il faut savoir pour comprendre, réaliser et optimiser votre plan de masse, avec des exemples concrets et des conseils pratiques pour éviter les erreurs les plus fréquentes.
Comprendre à quoi sert un exemple de plan de masse
Avant de vous lancer dans la réalisation du document, il est essentiel de comprendre son rôle exact dans votre dossier de permis de construire. Le plan de masse ne se résume pas à un simple croquis : c’est un outil d’analyse pour les services d’urbanisme qui vérifient la conformité de votre projet aux règles locales.
Pourquoi le plan de masse est capital pour votre permis de construire
Le plan de masse constitue la pièce PC2 du dossier de permis de construire. Il permet aux instructeurs de la mairie de vérifier que votre projet respecte les règles du Plan Local d’Urbanisme (PLU) ou du Plan d’Occupation des Sols (POS). Les éléments contrôlés sont nombreux : respect des distances minimales par rapport aux limites de propriété, emprise au sol maximale autorisée, nombre de places de stationnement, accès conformes aux normes de sécurité et raccordement correct aux réseaux.
Un plan de masse incomplet représente l’une des principales causes de demande de pièces complémentaires. Cette situation rallonge le délai d’instruction initial de deux mois pour une maison individuelle, et peut même conduire à un refus si les informations manquantes empêchent l’analyse du projet. À l’inverse, un plan de masse clair et complet facilite le travail des services instructeurs et contribue à une validation plus rapide de votre dossier.
Que doit impérativement contenir un bon exemple de plan de masse
Un plan de masse complet et conforme doit présenter plusieurs éléments essentiels. Il montre d’abord le terrain dans son intégralité, avec ses limites précises et son numéro de parcelle cadastrale. La construction projetée apparaît clairement différenciée des bâtiments existants, généralement par un code couleur ou un type de hachurage distinct.
Les cotes constituent un élément fondamental : distances entre la construction et chaque limite de propriété, dimensions du bâtiment, altitudes des différents points du terrain et hauteurs de la construction. Les aménagements extérieurs doivent également figurer sur le document : terrasses, allées, piscines, abris de jardin, murs de clôture, portails d’accès. Enfin, les réseaux et leurs points de raccordement (eau potable, assainissement, électricité, eaux pluviales) doivent être indiqués avec leur tracé approximatif depuis le domaine public jusqu’à la construction.
Comment distinguer plan de masse, plan de situation et plan de coupe
Ces trois documents répondent à des objectifs différents et ne doivent pas être confondus. Le plan de situation (PC1) localise votre terrain à l’échelle de la commune ou du quartier, généralement au 1/25000 ou 1/5000. Il permet d’identifier la parcelle dans son contexte urbain ou rural.
Le plan de masse (PC2) zoome sur votre parcelle avec une échelle comprise entre 1/100 et 1/500 selon la taille du terrain. Il détaille l’implantation précise de la construction et tous les aménagements prévus. Le plan de coupe (PC3) illustre quant à lui les volumes dans la verticalité, en montrant le profil du terrain naturel, le terrain après travaux et la construction dans sa hauteur. Mélanger ces documents ou omettre l’un d’eux fragilise votre dossier et crée de la confusion lors de l’instruction.

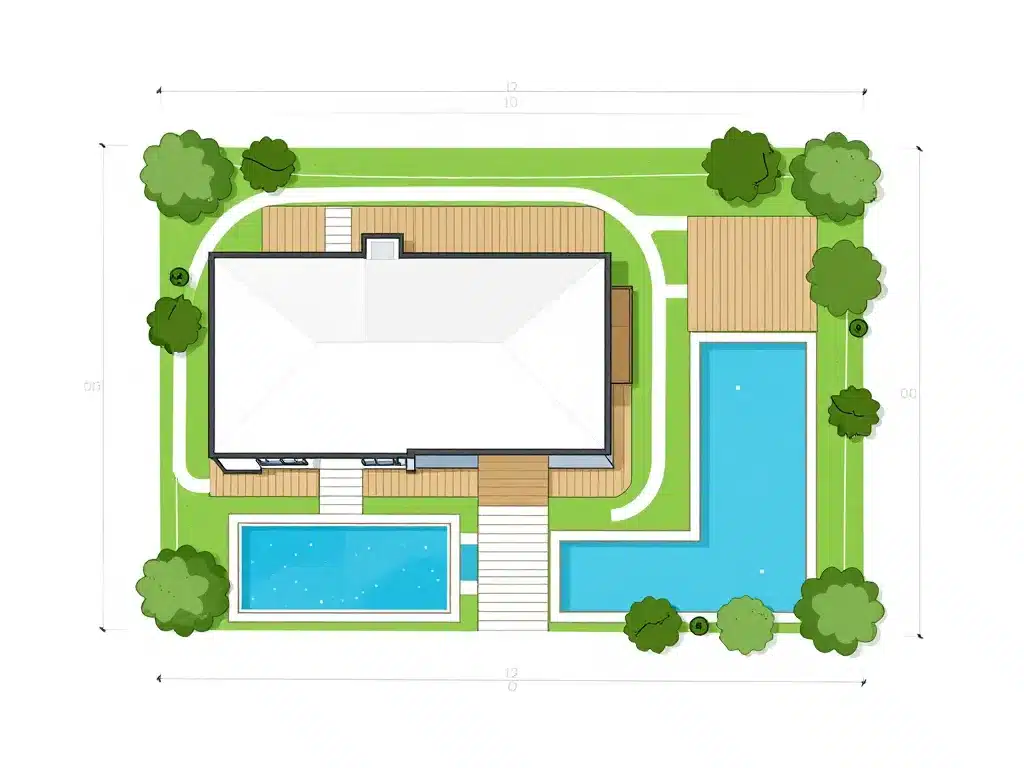

Les éléments obligatoires à reproduire dans votre plan de masse
Pour que votre plan de masse soit accepté par la mairie, il doit comporter l’ensemble des informations réglementaires. Voici la liste détaillée des éléments à intégrer, avec les bonnes pratiques de représentation qui facilitent la lecture du document.
Comment représenter le terrain, les limites et l’orientation nord
Le contour exact de votre parcelle doit être dessiné avec précision, en vous basant sur le plan cadastral ou un relevé géomètre pour les terrains complexes. Les limites séparatives avec les propriétés voisines se distinguent généralement du domaine public par un trait différent. Indiquez le numéro de parcelle cadastrale et la superficie totale du terrain, informations que vous retrouvez sur votre titre de propriété.
L’orientation nord constitue un repère indispensable qui doit apparaître avec une flèche claire et visible, traditionnellement placée dans un angle du plan. Cette indication permet aux instructeurs de comprendre l’exposition de la construction et de vérifier certaines règles relatives à l’ensoleillement ou aux vues. Sans ce repère, l’analyse du projet dans son environnement réel devient impossible.
Indiquer correctement l’implantation, les distances et l’emprise au sol
L’implantation de la construction doit être cotée avec précision par rapport à chaque limite de propriété. Ces cotes permettent de vérifier le respect des reculs minimaux imposés par le PLU, qui varient généralement entre 3 et 5 mètres pour les limites séparatives et peuvent atteindre 6 à 10 mètres par rapport aux voies publiques.
Les dimensions principales du bâtiment (longueur, largeur) doivent également figurer sur le plan. L’emprise au sol, c’est-à-dire la surface au sol occupée par la construction mesurée depuis l’extérieur des murs, doit être indiquée en mètres carrés. Cette donnée permet de calculer le Coefficient d’Emprise au Sol (CES) et de vérifier qu’il ne dépasse pas le maximum autorisé sur votre zone.
| Élément à coter | Utilité pour l’instruction |
|---|---|
| Distance aux limites séparatives | Vérification des reculs minimaux imposés |
| Distance au domaine public | Contrôle du retrait par rapport à la voie |
| Dimensions du bâtiment | Calcul de l’emprise au sol |
| Altitudes clés du terrain | Analyse de l’insertion topographique |
Représenter les accès, stationnements, réseaux et aménagements extérieurs
Les accès constituent un point de contrôle majeur pour la mairie. Vous devez représenter l’accès véhicule avec sa largeur minimale (généralement 3,50 mètres pour un passage occasionnel) et l’accès piéton distinct. Si votre terrain borde une voie départementale ou nationale, les règles d’accès sont souvent plus strictes et nécessitent parfois l’accord du gestionnaire de la voirie.
Le stationnement doit être matérialisé avec le nombre d’emplacements prévus. Le PLU impose généralement au minimum une place par logement, voire deux pour les maisons de plus de 100 m². Les dimensions standard d’une place de stationnement sont de 5 mètres sur 2,50 mètres, avec un dégagement suffisant pour les manœuvres.
Les raccordements aux réseaux doivent être tracés schématiquement : arrivée d’eau potable, évacuation des eaux usées vers le tout-à-l’égout ou vers un dispositif d’assainissement autonome, branchement électrique et gestion des eaux pluviales. N’oubliez pas de représenter tous les aménagements extérieurs comme les terrasses, la piscine, l’abri de jardin, les murs de clôture ou les portails, car ces éléments font partie intégrante du projet soumis à autorisation.
Réaliser un exemple de plan de masse soi-même ou avec un pro
Face à la complexité apparente du document, vous vous demandez peut-être s’il vaut mieux le réaliser vous-même ou confier cette tâche à un professionnel. Les deux approches sont possibles selon votre situation, votre budget et la complexité de votre terrain.
Peut-on faire son plan de masse sans architecte pour un permis
Pour une maison individuelle dont la surface de plancher ne dépasse pas 150 m², vous n’êtes pas obligé de recourir à un architecte et pouvez réaliser vous-même l’ensemble des pièces du dossier, y compris le plan de masse. Cette option présente l’avantage d’économiser des honoraires qui peuvent représenter plusieurs milliers d’euros.
Pour réussir votre plan de masse en autonomie, vous devez respecter certaines exigences techniques. L’échelle doit être comprise entre 1/100 et 1/500 selon la taille du terrain, et doit être indiquée clairement sur le document. Les cotes doivent être précises et lisibles, idéalement exprimées en mètres avec deux décimales. La qualité graphique n’a pas besoin d’être professionnelle, mais la clarté et la complétude des informations sont indispensables.
Attention toutefois : si votre terrain présente des caractéristiques complexes (forte pente, forme irrégulière, mitoyenneté délicate), les approximations peuvent être mal perçues par le service instructeur. Dans ces situations, l’accompagnement d’un professionnel sécurise votre dossier.
Outils simples pour dessiner un plan de masse lisible et exploitable
Pour créer votre plan de masse, commencez par obtenir le fond de plan. Vous pouvez télécharger gratuitement un extrait du plan cadastral sur le site cadastre.gouv.fr, ou utiliser une vue aérienne depuis le Géoportail de l’IGN. Ces documents vous donnent la base exacte de votre parcelle avec ses limites.
Plusieurs solutions s’offrent à vous pour le dessin du plan. Les logiciels de dessin assisté par ordinateur simplifiés comme SketchUp Free, Kozikaza ou HomeByMe permettent de créer des plans en 2D relativement facilement. Certains sites spécialisés proposent des outils en ligne dédiés à la réalisation de plans de masse, parfois moyennant un abonnement modique. Pour les projets simples, un plan réalisé à la main sur la base cadastrale, puis numérisé, peut suffire si les cotes sont précises et l’ensemble parfaitement lisible.
L’essentiel n’est pas la sophistication de l’outil, mais le respect des échelles, la précision des mesures et la clarté de la représentation. Un plan simple mais rigoureux vaut mieux qu’un document graphiquement élaboré mais imprécis ou incomplet.
Quand faire appel à un architecte ou à un dessinateur indépendant
Au-delà de 150 m² de surface de plancher, le recours à un architecte devient obligatoire. Dans ce cas, la réalisation du plan de masse fait partie des prestations incluses dans le contrat d’architecte, au même titre que les autres pièces graphiques du permis de construire.
Même si votre projet se situe en deçà de ce seuil, faire appel à un dessinateur indépendant ou à un bureau d’études peut s’avérer judicieux. Le coût d’un plan de masse réalisé par un professionnel se situe généralement entre 200 et 500 euros pour un projet simple, montant raisonnable comparé aux risques de refus ou de retard.
Cette solution devient particulièrement pertinente dans plusieurs situations : PLU complexe avec de nombreuses règles spécifiques à respecter, terrain en pente nécessitant des calculs d’altimétrie précis, parcelle de forme irrégulière, mitoyenneté avec des constructions existantes, ou simplement manque de temps pour maîtriser les aspects techniques. Le professionnel connaît les attentes des services instructeurs et sait produire un document conforme qui limite les risques de contestation.
Optimiser son plan de masse pour le permis et le projet de maison
Au-delà du simple respect des obligations réglementaires, un plan de masse peut être optimisé pour faciliter l’instruction administrative et améliorer la qualité de votre futur cadre de vie. Voici comment transformer ce document technique en véritable atout pour votre projet.
Comment un plan de masse détaillé facilite l’instruction en mairie
Un plan de masse particulièrement détaillé et annoté réduit considérablement le nombre de questions que peut se poser le service instructeur. Plutôt que de laisser l’instructeur chercher les informations ou faire des calculs, vous pouvez directement indiquer les éléments clés : emprise au sol en m² et en pourcentage du terrain, nombre exact de places de stationnement créées, distances minimales aux limites avec mention des seuils réglementaires respectés.
Cette approche proactive rassure le service d’urbanisme en démontrant que vous avez bien étudié les règles applicables. Elle contribue souvent à un traitement plus fluide du dossier et évite les demandes de pièces complémentaires qui rallongent systématiquement l’instruction de plusieurs semaines. Un plan bien documenté montre également votre sérieux et votre engagement dans le projet, ce qui peut jouer favorablement dans les zones où l’instruction comporte une part d’appréciation qualitative.
Anticiper l’implantation de la maison, l’ensoleillement et les vues lointaines
Le plan de masse ne sert pas uniquement à obtenir le permis de construire : c’est aussi un outil précieux pour optimiser votre futur confort. En y travaillant soigneusement, vous pouvez anticiper la course du soleil et positionner la maison de manière à maximiser les apports solaires dans les pièces de vie.
Une maison orientée avec les pièces principales au sud ou sud-ouest bénéficie d’un ensoleillement optimal et réduit les besoins en chauffage. À l’inverse, les chambres placées à l’est profitent du soleil matinal sans subir la chaleur de l’après-midi en été. Le plan de masse permet également d’anticiper les ombres portées par votre construction sur le terrain, ce qui aide à positionner une future terrasse ou un potager dans les zones les plus ensoleillées.
La question des vues mérite aussi réflexion. En étudiant l’implantation sur le plan, vous pouvez orienter les ouvertures principales vers des perspectives dégagées ou agréables, tout en préservant l’intimité par rapport aux voisins proches. Ces choix, matérialisés sur le plan de masse, servent autant à défendre la qualité de votre projet auprès de la mairie qu’à garantir votre satisfaction une fois installé.
Peaufiner la lisibilité du plan de masse avec une légende claire
La lisibilité d’un plan de masse repose largement sur l’utilisation d’un code graphique cohérent, accompagné d’une légende explicite. Différenciez systématiquement l’existant du projeté, par exemple en utilisant des traits pleins pour les constructions existantes et des traits pointillés ou une couleur différente pour les éléments à créer.
Vous pouvez utiliser des hachures ou des teintes distinctes pour identifier les surfaces perméables (espaces verts, graviers) et imperméables (construction, terrasses, allées bitumées). Cette distinction intéresse particulièrement les mairies qui contrôlent de plus en plus le coefficient de pleine terre ou la gestion des eaux pluviales. Les différents réseaux peuvent être représentés par des lignes de couleurs ou de styles différents : trait bleu pour l’eau potable, marron pour les eaux usées, vert pour les eaux pluviales.
La légende, placée généralement dans un cartouche en bas ou sur le côté du plan, récapitule tous ces codes graphiques. Elle peut aussi indiquer l’échelle utilisée, la date de réalisation du document et les coordonnées du demandeur. Un plan bien légendé se lit facilement par les services instructeurs, mais aussi par vous-même plusieurs mois plus tard, lorsque vous reviendrez au document au moment du chantier ou pour d’éventuelles modifications.
Le plan de masse représente bien plus qu’une simple formalité administrative dans votre projet de construction. Document technique indispensable au permis de construire, il constitue aussi un outil de conception qui influence directement la qualité de votre futur cadre de vie. En comprenant précisément ce qui est attendu, en incluant tous les éléments obligatoires et en soignant la présentation, vous transformez cette contrainte réglementaire en véritable atout pour la réussite de votre projet. Que vous choisissiez de le réaliser vous-même avec les outils disponibles ou de confier cette mission à un professionnel, l’investissement consacré à un plan de masse de qualité se traduit par un gain de temps lors de l’instruction et par un projet mieux pensé pour votre confort futur.
